一、產品概況

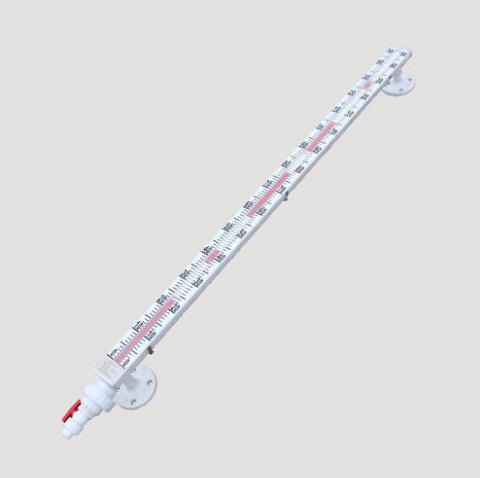

    UHZ-1蒸汽夾套型磁翻板液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。適用于防凍、保溫及加熱場合液位的測量
   夾套型式有蒸汽夾套、水循環夾套、夾套式、電夾套等等。可根據現場要求實現防爆型電伴熱系統。
   類型選擇
1、蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體，供蒸汽、循環水或?qū)嵊土魍ǎ?br/>2、夾套式：是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱。
二、產品用途
蒸汽伴熱型磁翻板液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐、液氨儲罐、氨分離器、鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內304、321、316L、0Cr18N-i9、304或0Cr18Ni9+PTFE、00Cr17Ni14Mo2、1Cr18Ni9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式供閣下選擇，以適應不同場合、環境的要求。
蒸汽伴熱型磁翻板液位計能可靠的用于高溫、低溫、高壓、強腐蝕、劇毒、危險環境的液位檢測。
三、技術參數：
安裝中心距：150-15000mm
介質密度：大于0.45g/cm3
公稱壓力：PN6-PN320(×0.1MPa)分段選擇
液位計材質：304、316L、321、1Cr18Ni9Ti、0Cr18N-i9、00Cr17Ni14Mo2、鈦合金等（其他材質可協商訂貨）
工作溫度：-190~+425℃
安裝接口形式：平焊法蘭、外螺紋、內螺紋、焊管、活套法蘭、對焊法蘭
伴熱蒸汽壓力：壓力≤0.6MPa（大于0.6MPa應注明）
伴熱工藝接口：R1/2“外螺紋或用戶指定
主體管頂部結構：焊接帽、焊接帽帶M14×1.5螺塞、法蘭、法蘭帶M14×1.5螺塞、焊接帽帶DN20法蘭、法蘭帶DN20法蘭、焊接帽帶排氣閥、法蘭帶排氣閥
主體管底部結構：法蘭蓋、法蘭帶排污螺塞、法蘭帶DN20焊管、帶DN20法蘭、帶針形排污閥或球閥
磁翻柱顯示器：
A型：鋁合金高強塑料翻柱
B型：鋁合金，鋁翻板
C型：耐腐蝕PVC,高強塑料翻柱
D型：耐腐蝕聚丙烯，高強塑料翻柱
E型：鋁合金，LED顯示
F型：聚丙烯，LED顯示
防護等級：IP65
