一、概述

  熱電偶補償導線、補償電纜的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品等效采用等效采用IEC 584－3《熱電偶第三部分－補償導線》******標準，產品質量優于GB 4989-85《熱電偶用補償導線》******標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代水平。熱電偶補償導線、補償電纜主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。



二、主要技術指標

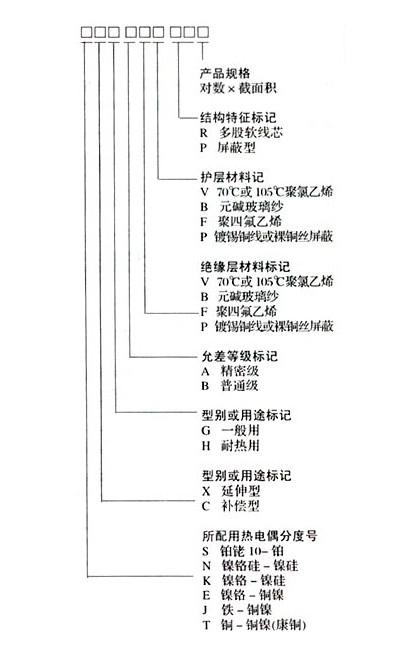

   1、補償導線型號按產品的品種劃分為：SC、KC、KX、EX、JX、TX、NC

   2、其中：a)型號個字母與熱電偶的分度號相對應；

   b)字母“X”表示延伸型補償導線(型別)；

   c)字母“C”表示補償型補償導線(型別)。

   注：SC型補償導線可配用R型分度號熱電偶


   3、使用分類、允差等級、護層著色標志

使用分類	標志	允許登記及護層著色
		普通級	精密級
一般用	G	B（黑色）	A（灰色）
耐熱用	H	B（黑色）	A（******）


   4、結構特征、絕緣層、護層材料、使用溫度
