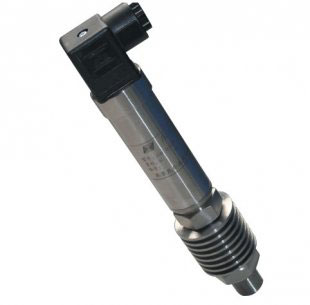

- 產品名稱：高溫型壓力變送器
- 添加時間：2013-07-12 15:51:06
- 推薦度：
介紹：
一、概述
P31高溫型壓力變送器壓力變送器選用耐高溫敏感元件組裝，傳感器探頭能在350℃高溫下長期穩定工作。芯體與不銹鋼外殼之間采用激光冷焊工藝，確保了變送器在高溫狀態下的使用放心。傳感器的壓力芯體與放大電路之間，用聚四氟乙烯墊片隔熱，并加有散熱裝置，內部引線孔填充隔熱材料硅酸鋁，有效地防止了熱傳導，保證放大轉換電路部分在常溫下工作，并可配置液晶顯示表頭。測量介質：液體、氣體或蒸汽。
二、產品特點：
Ø 安裝方便，耐受較高溫度，可采用一體式也可采用分體式。
Ø 高溫狀態下，變頻干擾小，，高穩定性、高可靠性。
Ø 表壓、J壓、負壓均可測量。
Ø 溫度補償功能。
Ø 反向接電保護。
三、技術參數
|
項目
|
量程
|
過載（倍）
|
|
0-0.05～2.0MPa
|
1.5
|
|
|
0-2.5～400MPa
|
1.5
|
|
|
工作溫度
|
探頭150℃，250℃，350℃；放大板－20 ~ 70℃
|
|
|
補償溫度
|
0 ~ 150℃，250℃，350℃
|
|
|
穩定性
|
0.5%FS/年
|
|
|
供電電壓
|
24VDC
|
|
|
測壓形式
|
表壓(G) J壓(A) 密封壓（S）
|
|
|
電子外殼
|
合金鋁
|
|
|
壓力接口
|
M20×1.5
|
|
|
主體結構
|
不銹鋼
|
|
|
重量
|
約1.1kg
|
|
|
涂層
|
耐高溫噴涂
|
|
*注意：如測量粘稠、粉塵結晶等易堵介質可改為無腔平膜片結構。
四、儀表選型
|
型號
|
說明
|
||||||
|
P31
|
-□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
|
儀表類型
|
B
|
|
|
|
|
|
標準型
|
|
S
|
小巧型
|
||||||
|
結構形式
|
O
|
一體式結構
|
|||||
|
S
|
分體式結構
|
||||||
|
輸出信號
|
E
|
4~20mA
|
|||||
|
A
|
1-5V
|
||||||
|
精度等J
|
P2
|
0.2J
|
|||||
|
P5
|
0.5J
|
||||||
|
P10
|
1J
|
||||||
|
P20
|
2J
|
||||||
|
連接方式
|
L1
|
M20×1.5
|
|||||
|
L2
|
M27×2
|
||||||
|
G1/2
|
G1/2
|
||||||
|
測壓形式
|
|
表壓(G)
|
|||||
|
|
J壓(A)
|
||||||
|
|
密封壓（S）
|
||||||
